歯車かみあい検査機－ 仕様明細表 & 測定精度規格・準拠規
Model - DF -10 歯車かみあい試験機 [両歯面]
【Windows 7(Seven) XP 対応 測定データ処理・出力システム搭載：NiTM-DF10/TMX-1 Ver.3.0.0.】
最新-測定データ解析ソフトウエア装備 [テスト半径測定・偏心オフセット解析機能] - ISO TR 10064–2:1996(E)準拠
モジュール: m0.1- m1.6 < 射出成型樹脂、焼結、金属研削加工歯車 › ・ 測定歯車外径：Φ1.5 mm –Φ150mm (オプション：Φ150 – 230mm )
- 日本、ISO、米国、ドイツ、中国等の8規格に適応
- 全かみあい誤差(Fi”)、1ﾋﾟｯﾁかみあい誤差(fi”)の測定
- かみあい偏心誤差(Fr”)、テストダイヤ(テスティング半径)の測定
- 精度等級の自動判定と測定記録表のプリント出力
- テストダイヤ（半径値表示）の自動計測機能
- 中心間距離のデジタル表示機能
- マスターギヤ無段変速、精密回転機構
- 平、はすば、かさ歯車、ウォームギヤ、内歯歯車、ラックの測定に対応
- 自動測定・繰返し測定・手動測定の自由選択
- 検査結果の統計処理＜ヒストグラムの作成＞機能
鋭測定データ解析処理・出力システム搭載
９種類の歯車規格に対応（ISO/JIS/JGMA/AGMA/DIN/GB）
各規格における等級判定（同時2規格判定可能）
ユーザー指定規格に基ずく合否判定
自動測定モード・手動測定モード・繰り返し測定モード
Ｘ－Ｙ＆円グラフ－チャート表示
複数測定データ（4測定）の出力プリント
| DF-10/ AX MG-主軸回転 |
DF-10/ SR単輪-MG外周駆動 | DF-10/ TR両輪-MG外周駆動 | |
| 測定項目 |
・全かみあい誤差 - (Fi”) ・1ピッチ噛合い誤差 - (fi”) ・かみあい偏心- (Fr”) ・テスト半径 - Test radius – 特別付属機能・偏心誤差補正 <オフセット> - 特別付属機能 |
||
| モジュール(DP) | Module 0.1 ～m1.6 (DP254～16) | ||
| 測定歯車直径 | Min. Φ1.5 ～ Max.Φ150mm ( DF-10/TR: 特別付属 ：Max.Φ150 ～ 230mm) | ||
| 歯車重量 | Max. 50N (5kg) | ||
| 测量力 | 0 ～ 4N (0 ～ 400g) - (Option: upto 9N(900g) | ||
| 測定速度 | 0 ～ 12 r.p.m（マスターギヤ回転速度） | ||
| 本体寸法諸元(mm) | 450(L) x 200(W) x 200(H) | 450(L) X 200(W) X 200(H) | 450(L) X 200(W) X 230(H) |
| 本体重量 | 24Kg | 25Kg | 26Kg |
| 本体ベース | 石定盤（Granite） | 石定盤（Granite） | 石定盤（Granite） |
| 測定対象歯車の種類 | 平歯車 ・ ハスバ歯車 | ||
| 各種歯車専用特別ユニット+アタッチメント使用 ： ウオームギヤ、 ベベルギヤ、 内歯 | |||
| 使用言語 | 日本語・英語（オプション）・中国語（オプション） | ||
| マスターギヤ駆動方式 | 軸中心回転 | 外周回転 | 外周回転 |
| マスターギヤ駆動モータ | 0～12 r.p.m (測定歯車回転数) - ＤＣモータ（無段速度調整） | ||

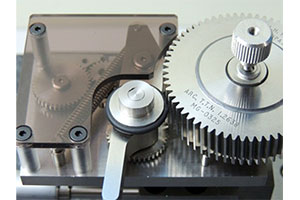

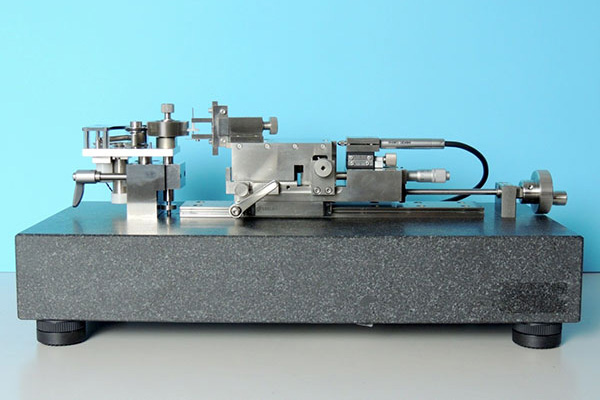

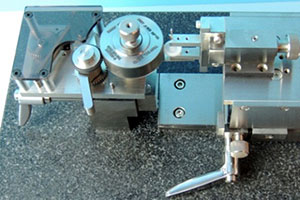

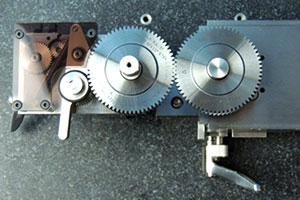

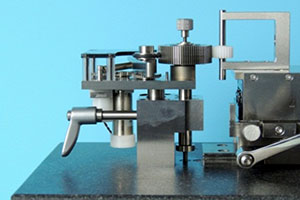

歯車かみあい検査機 DF -10 / SR <Single -Roller Drive> 外周回転駆動 [回転駆動ローラ方式 ：単軸 ]
基本標準モデル・初期導入コストの低減化
マスターギヤの上下位置調整：±7 mm

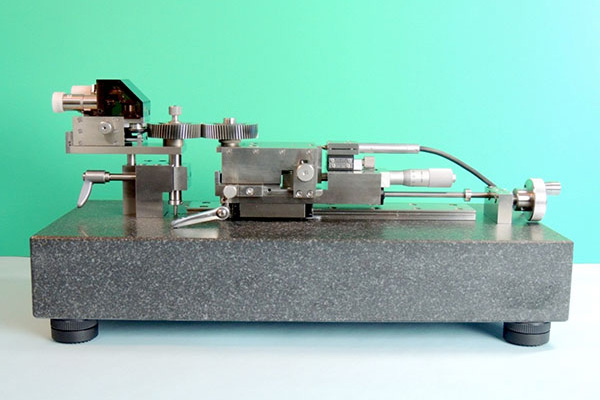

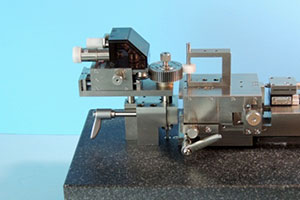

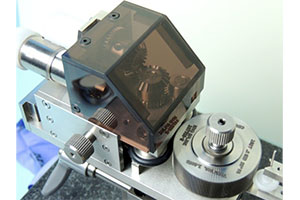

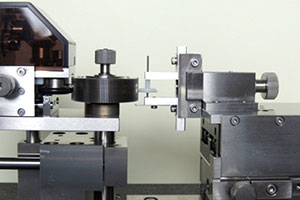

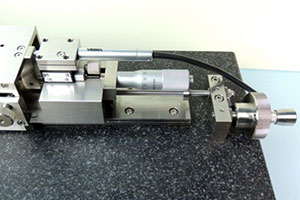

歯車かみあい検査機 DF -10 / TR <Twin -Roller Drive> 外周回転駆動 [回転駆動ローラ方式 ：双軸 ]
小モジュールから大型歯車の測定
多様歯車の広範囲な測定を可能にします。
マスターギヤの上下位置調整：±10 mm

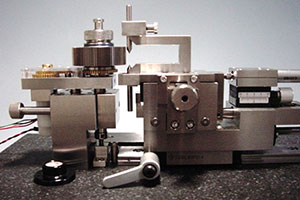

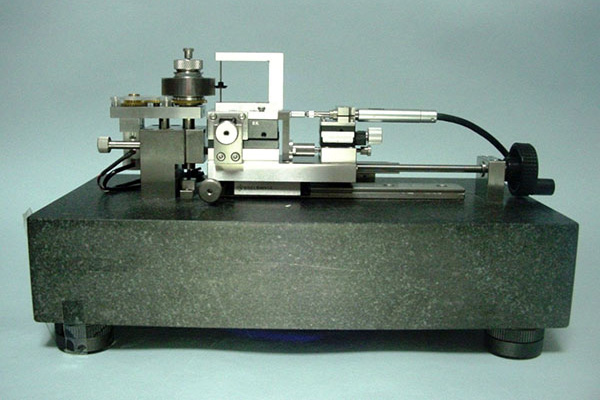

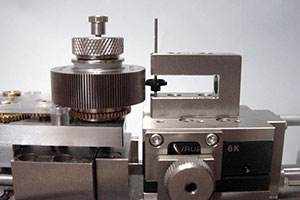

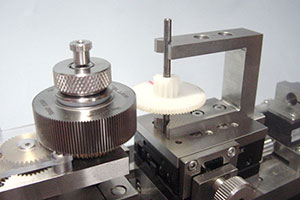

歯車かみあい検査機 DF -10 / AX <Axial -shaft Drive> 軸回転駆動 [MG 軸回転駆動方式 ]
マスターギヤ軸中心回転駆動方式
極小モジュール歯車測定に最適モデル
マスターギヤの上下位置調整：±7 mm
