啮合检查用测量齿轮(标准齿轮)

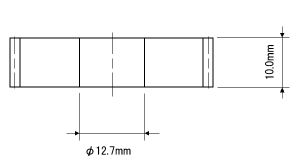

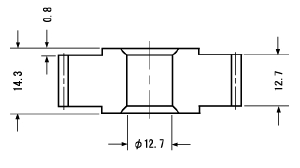

标准品规格 [正齿] ※备有现货
依照标准AGMA 2000-A88 3A级
| モジュール | P.C.D. | モジュール | P.C.D. |
|---|---|---|---|
| 0.1 | 30.00mm | 0.15 | 25.50mm |
| 0.2 | 38.00mm | 0.25 | 38.00mm |
| 0.3 | 38.40mm | 0.35 | 38.50mm |
| 0.4 | 38.40mm | 0.45 | 38.25mm |
| 0.5 | 38.00mm | 0.55 | 38.50mm |
| 0.6 | 38.40mm | 0.65 | 38.35mm |
| 0.7 | 38.50mm | 0.75 | 38.25mm |
| 0.8 | 38.40mm | 0.85 | 38.25mm |
| 0.9 | 37.80mm | 0.95 | 38.00mm |
| 1.0 | 38.00mm | 1.25 | 40.00mm |
| 1.5 | 51.00mm |

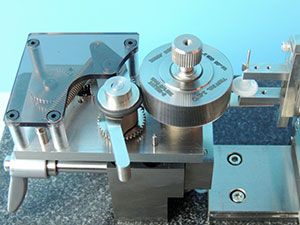

通用型“Ms + GC” [测量齿轮用于齿轮啮合测试机]
精细理论设计使得测量齿轮 通用型“Ms + GC”型
保证了“有侧隙、变齿高、变齿廓的齿轮 – 高度变位”
并避免了“与挖根圆角及齿根干涉”。
而且， 价格更低！
| 被测工件齿轮 | |||||
| 侧隙和干涉 | |||||
| 齿厚 | (1/2 x 齿距) x 88% |
高歯齿高 | 歯末齿顶高: m X 1.25 | 变位系数 | 变位系数: -0.25 |
| (1/2 x 齿距) x 76% |
歯末齿顶高: m X 1.5 | 变位系数: -0.5 | |||
| 几乎与标准的齿轮规格相同 | |||||
| モジュール | P.C.D. | P.C.D. |
|---|---|---|
| 0.4 | 65 | 26.0 |
| 0.5 | 76 | 38.0 |
| 0.6 | 64 | 38.4 |
| 0.7 | 54 | 38.5 |
| 0.8 | 48 | 38.4 |
| 0.9 | 42 | 37.8 |
| 1.0 | 38 | 38.0 |
| 1.25 | 30 | 37.5 |
| 1.5 | 24 | 36.0 |
特制品规格 [斜齿 变位测量齿轮]
承接各类特殊测量齿轮的设计及制作。
特殊形状的齿轮，如斜齿，变位齿轮的测量齿轮，可按照客户要求的规格制作。 (需提供所测齿轮的各项指标。)
