检查机 - 功能详细表 & 测量精度规格 • 依据规
Model - DF -10 齿轮啮合测试机 [双面啮合]
【Windows 7(Seven), XP 兼容，数据处理软件，型号：NiTM-DF10/TMX-1 Ver.3.0.0.】
依照检验实施规范 - ISO TR 10064–2:1996(E)
- 依据8种精度标准，分别属于ISO、GB（中国）、 AGMA、DIN、JIS和JGMA
- 可测量上述精度标准中的偏差项目，并给出对应各标准的精度等级判定：
径向综合总偏差 -Total radial composite deviation (Fi”)
一齿径向综合偏差 -Tooth-to-tooth radial composite deviation (fi”)
双啮径向跳动 -Runout by composite test (Fr”) ，以及 - “检测半径:Test radius” 可通过数据处理软件和一个数显标尺（单位：μm）进行测量
理论（设计）中心距可通过数显标尺进行设置 - 除了 直齿轮 和 斜齿轮，还可测量蜗轮、锥齿轮、内齿轮 & 齿条，测量通过选装特定的测量功能单元（附件）来实现测量
- 自动、重复和手动测量模式可供选择
最佳测量速度可通过直流电机速度控制装置实现
鋭測定データ解析処理・出力システム搭載
９種類の歯車規格に対応（ISO/JIS/JGMA/AGMA/DIN/GB）
各規格における等級判定（同時2規格判定可能）
ユーザー指定規格に基ずく合否判定
自動測定モード・手動測定モード・繰り返し測定モード
Ｘ－Ｙ＆円グラフ－チャート表示
複数測定データ（4測定）の出力プリント

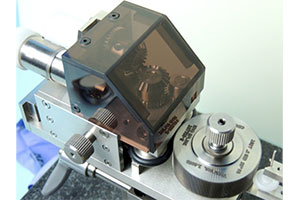

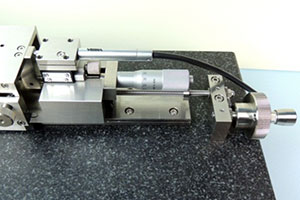

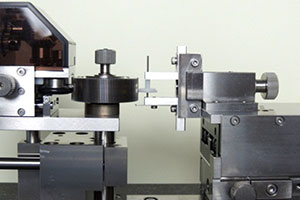

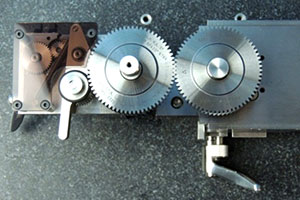

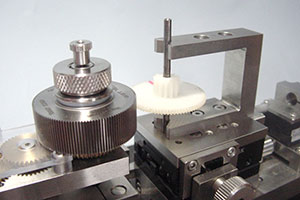

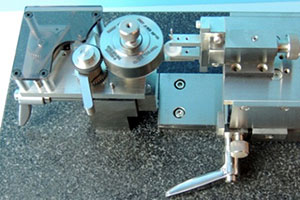

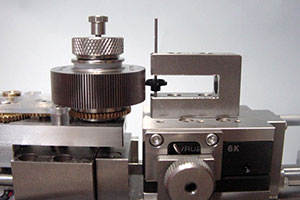

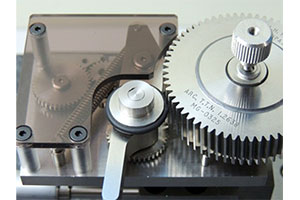

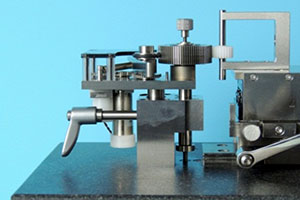

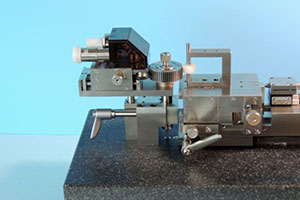

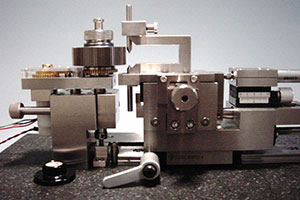

| TMX-1/ SR <Single Roller drive> | TMX-1/ TR<Twin Roller drive> | DF-10/ AX <Axial rotation drive> | |
| 测量项目 |
径向综合总偏差/Total radial composite deviation (Fi”) ・ 一齿径向综合偏差/Tooth-to-tooth radial composite deviation (fi”) 双啮径向跳动/Runout by composite test (Fr”) . 检测半径/Test radius – 附件 . 偏心补偿/Eccentricity offset value– 附件 |
||
| 模数(DP) | Module 0.1 ～m1.6 (DP254～16) | ||
| 齿轮直径 | Min. Φ1.5 ～ Max.Φ150mm (Option：Φ150-250mm) | ||
| 齿轮重量 | Max. 50N (5kg) | ||
| 测量力 | 0 ～ 4N (0 ～ 400g) | ||
| 测量速度 | 0 ～ 12 r.p.m（测量齿轮速度） | ||
| 本体寸法(mm) | 450(L) x 200(W) x 200(H) | 450(L) X 200(W) X 200(H) | 450(L) X 200(W) X 230(H) |
| 重量 | 24Kg | 25Kg | 26Kg |
| 主机安装 | 花岗石基座 | 花岗石基座 | 花岗石基座 |
| 适用于8种径向综合偏差的精度判定标准：〇 ISO 1328 – 2(1997) 〇 GB/T 10095.2-2001 〇 AGMA 2000 – A88(Module) 〇 AGMA 2000 – A88(DP) 〇 DIN 58405 (m＜1.0) 〇 DIN 3963 (1.0≦m) 〇 JIS B1702 – 2 (1998) 〇 JGMA 116 – 02(1983) 〇 JGMA 116 – 01(1960) |
|||
| 齿轮型式 | 直齿轮、斜齿轮 | ||
| 蜗杆、锥齿轮、内齿轮、齿条的测量可通过安装各自的测量单元来实现 | |||
| 语言选择 | 英语、中文(附件)、日语(附件) | ||
| 【Windows 7(Seven), XP 兼容，数据处理软件:型号NiTM-DF10/TMX-1】 < Ver.2.1.2 – PC operation & 3.0.0.－Remote control operation > 依照检验实施规范 - ISO TR 10064–2:1996(E) 高精度塑料・任何材质・小模数:m0.1- m1.6(m2.5)・多种齿轮的测量-[蜗杆、内齿轮、锥齿轮、齿条的测量] |
|||
